蒸汽回轉窯

蒸汽回轉窯（蒸汽烘干機）是使用蒸汽為干燥介質，以傳導換熱為主，對流換熱為輔的新型先進設備，可對多種物料進行干燥和烘干的設備。

煅燒物料：工業副產石膏、脫硫石膏、天然石膏等

燃料：蒸汽

產能：5-30萬噸/年

主要用于適宜石膏、粉煤灰、爐渣、食品等領域。

免費獲取報價 技術咨詢

突出優勢

1、回轉窯傳動熱源采用蒸汽，環保無無污染；

2、設備熱量有內置加熱管束提供，熱空氣主要作為部分干燥和主要濕氣排出的動力介質，比傳統的回轉窯所需熱空氣量減少，因此設備更加節能，干燥效率高；

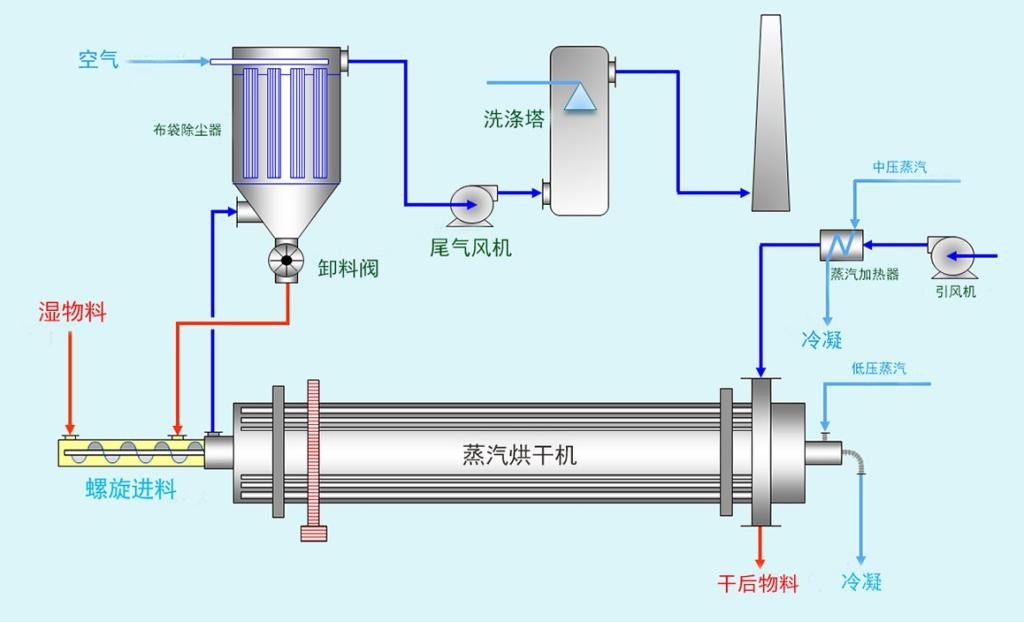

工作原理

蒸汽回轉窯（蒸汽烘干機）是在轉筒內以同心圓方式排列1-3圈加熱管，其一端安裝在干燥機出口處集管箱的排水分離室上；另一端用可熱膨脹的結構安裝在排氣頭的管板上，蒸汽熱水等熱載體由蒸汽軸頸管加入，通過集管箱分配給各加熱管，而冷凝水則借干燥機的傾斜匯集在集管箱內，由蒸汽軸頸管排出，物料在回轉窯內受到加熱管的升舉和攪拌作用完成干燥，從端部的排料口排出。

技術參數

規格	筒體				生產能力(t/h)	電機型號	功率(kW)	減速機
規格	內徑	長度	傾角(°)	轉速	生產能力(t/h)	電機型號	功率(kW)	減速機
φ1.2 X 12	1200	12000	1.8	5	2-5	Yl60LM-6	11	ZQ500
φ1.5 X l5	1500	15000	1.8	4.28	4-5	Yl60L-6	18.5	ZQ650
φl(shuí).8 X 18	1800	18000	1.8	5	6-8	Y200Ll-6	22	ZQ650
φ2.0 X 20	2000	20000	2	3.38	7-10	Y200L2-6	30	ZQ650
φ2.2 X 22	2200	22000	1.8	2.8	9-14	Y250M-6	45	ZQ650
φ2.4 X 24	2400	24000	2.5	2.82	14-16	Y280S-6	55	ZQ750
φ2 6 X 26	2600	26000	2.5	2.58	16-18	Y280M-6	75	ZQ850
φ2 8 X 28	2800	28000	2.5	2.55	20-22	Y315S-6	90	ZL115
φ3.0 X 30	3000	30000	2.5	2.69	22-24	Y315Ll-6	132	ZL130
φ3.2 X 32	3200	32000	2.5	2.6	24-26	Y315M-4	200	ZSY450
φ3.4 X 34	3400	34000	2.5	2.51	26-28	Y315L2-4	315	ZL130
φ3.6 X 34	3600	36000	2.5	2.51	30-40	Y315L2- 4	315	ZL130
φ4.0 X 46	4000	40000	2.5	2.09	40-45	YKK4003-4	400	ZSY630
φ4.2 X 42	4200	42000	2.5	2.09	45-46	YKK4005-4	400	ZSY630
