轉鼓試驗機是測定燒結礦和球團礦轉鼓指數和抗磨指數測定的專用設備。用以檢驗燒結礦和球團礦的抗沖擊性和耐磨性。

1、用途和使用性能：

燒結、球團礦轉鼓，是測定燒結礦和球團礦轉鼓指數和抗磨指數測定的專用設備。用以檢驗燒結礦和球團礦的抗沖擊性和耐磨性。是高爐用燒結礦和球團礦，檢驗常溫下的機械強度。 轉鼓運轉時，利用鼓筒內的提升板將燒結或球團礦帶到高處，在超過鼓筒90度后，物料開始自由跌落下來，在與鼓筒摩擦、碰撞，和物料之間的摩擦、碰撞時，燒結或球團礦被碰碎，然后根據篩分重量，計算出燒結和球團礦的抗沖擊性和耐磨性。

2、結構組成：

轉鼓主要由機架、滾筒、驅動裝置、計數裝置等組成。

機架由型鋼焊接而成，主要起到支撐作用，所有部件均安裝在機架上。

滾筒是該設備的主要部件，它由鋼板卷制而成，通過兩端支撐半軸、帶立式座軸承安放于支架上，形成一個自由回轉的一個筒體。筒體上開有可以敞開、鎖閉密封的料口，筒內焊有提升板，物料放入滾筒內后轉動時，物料隨之滾動，在提升板的作用下，被拋下自碰破碎。達到預置數后，滾筒停止轉動，物料從料口卸出，完成一個設定試驗周期。

驅動裝置由速機電機、聯軸器等組成。起到帶動滾筒以符合要求的恒定轉速運轉。電動機為電磁制動變頻電機，一方面能夠控制轉速達到標準要求的轉速，另一方面能夠使設備在停機時快速停轉。減速系統還配有手動調整裝置，便于卸料。

計數裝置：技術裝置與滾筒一端支撐半軸連接，工作是能夠反饋轉速，記錄旋轉轉數。達到要求圈數以后控制設備自動停轉。

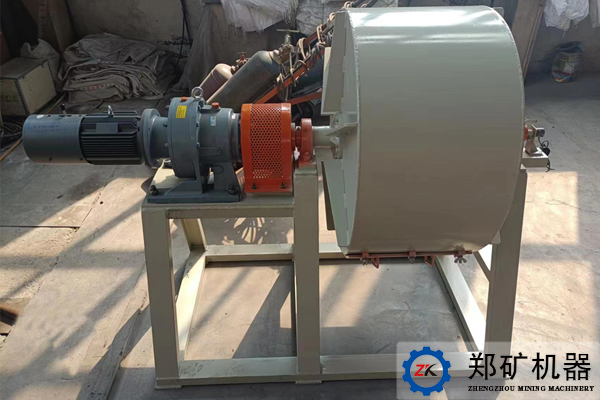

鄭礦轉鼓試驗機
