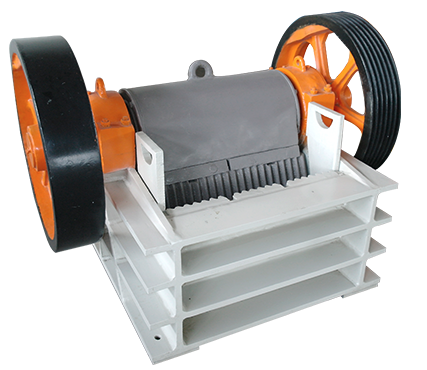

顎式破碎機的排料口大小決定了破碎后礦石的粒度大小和設備的生產能力。因磨損和成品粒度要求的改變，不時需要調節排料口的尺寸，而不同的調節方式所花費的時間和效率不同，便捷性也不同。下面就一起來看看墊板式、楔形塊式和液壓油缸式這3種主要的調節方式。

　　1、墊板式

　　調節墊板一般位于調整座內肘板座的后面。在需要調節排料口時，可增加或減少墊板的數量，改變墊板的總厚度，從而使肘板前后位置發生變化，移動動顎下部的前后位置，實現排料口大小改變。

　　a）從顎破后面插入墊板

　　調節墊板從破碎機的后部插入，墊板長度較短，重量較輕。操作人員的操作空間有限，更換墊板不太方便。

　　b）從顎破側面插入墊板

　　調節墊板從破碎機的側板插入，墊板較長，重量較重。操作人員的操作位置較好，比較安全。

　　墊板調節相對比較簡單，但是，往往不方便，加減墊板調整排料口困難，需要放在靠近破碎機的地方，一方面占用空間，另一方面還要防止丟失。不能無級調整，不能用液壓方式實現自動調整。

　　2、楔形塊式

　　楔形塊式調節裝置主要由兩塊相同的楔形塊組成。楔形塊位于調整座內肘板座的后面，兩塊楔形塊的斜面相對貼合在一起，通過改變兩塊楔形塊的相對位置，可改變楔形塊對的總厚度，從而使肘板前后位置發生變化，移動動顎下部的前后位置，實現排料口大小改變。

　　a）機械調節

　　機械調節方式，就是楔形塊的移動通過人工轉動調節螺桿來實現。調節螺桿位于破碎機兩側。調節螺桿一頭通過銷軸與楔形塊連接，依靠調節螺母和支座安裝在破碎機機架側板兩側。在需要調節排料口時，在機架兩側用扳手轉動螺桿，可以拉動楔形塊，改變兩塊楔形塊的相對位置，進而改變楔形塊總厚度，達到調節排料口大小的目的。

　　b）液壓調節

　　液壓調節方式，就是把機械調節方式中的調節螺桿改為液壓油缸，同時拉緊彈簧的調節也通液壓缸來實現，這樣就實現了排料口的自動調節，方便省力。

　　3、液壓油缸式

　　液壓油缸排料口調節裝置相當于在肘板中部安裝了一個大油缸，這樣肘板的長度就變成了可無級調節改變的，從而改變動顎的前后位置，實現排料口大小的調整。

　　這種結構的排料口調節裝置不僅可以自動調節排料口的大小，而且可以實現過鐵、清腔的功能，方便操作，減輕勞動強度。

　　但這種顎式破碎機的制造成本會較高，而且對工人的操作和維護技能提出較高的要求。

　　小結

　　綜上所述，墊板式簡單，但操作不便；楔形塊式可以實現自動調節，操作較方便；液壓油缸式不僅可以自動調節排料口，而且能實現過鐵和清腔的功能，使用方便，減輕了操作人員的勞動強度。

　　目前使用較多的還是墊板式和楔形塊式，但是，隨著社會發展和進步，液壓油缸式調節裝置將會越來越多被使用，成為顎式破碎機主要的排料口調節方式。
